繼上一篇<Arduino | 旋轉編碼器模組使用(0)---問題分析>後，這一篇將介紹旋轉編碼器模組的使用心得與筆記。

如果只是需要測試程式碼，請直接往下拉，或是到黑修斯的GitHub取用。

腳位說明

腳位	說明
CLK	相當於A相
DT	相當於B相
SW	編碼器按鈕腳位(編碼器上有開關的功能，可以按壓)
+	正電源
GND	接地

腳位觸發變化

通電後，CLK、DT、SW都是高電位(HIGH)，當觸發時會變低電位(LOW)，而SW(按鈕)被按下時變為低電位(LOW)。

程式接腳

腳位		連接Arduino開發板腳位
CLK	<--->	Arduino Pin6
DT	<--->	Arduino Pin7
SW	<--->	本程式不使用
+	<--->	正電源 5V or 3.3V
GND	<--->	接地

程式碼

	/* Arduino Rotary Encoder Tutorial
	*
	* by Dejan Nedelkovski, www.HowToMechatronics.com
	*
	* 中文解釋：黑修斯(陳建仲)
	* 日期：2018/06/05
	* 檔名：encoder_hu01
	* 說明：將HowToMechatronics的代碼翻譯解釋。
	*/
	#define outputA 6 //定義 outputA = 6
	#define outputB 7 //定義 outputB = 7
	int counter = 0; //定義 counter 為 int 類型變數，且初始值為0
	int aState; //定義 aState 為 int 類型變數
	int aLastState; //定義 aLastState 為 int 類型變數
	//初始化設定↓↓↓
	void setup() {
	pinMode (outputA,INPUT); //埠口模式設定：outputA 設為 輸入
	pinMode (outputB,INPUT); //埠口模式設定：outputB 設為 輸入
	Serial.begin (9600); //Serial通訊鮑率設為9600
	aLastState = digitalRead(outputA); //將初始outputA的讀取值 設給 aLastState
	}
	//主程式運作區↓↓↓
	void loop() {
	aState = digitalRead(outputA); //將outputA的讀取值 設給 aState
	if (aState != aLastState){ //條件判斷，當aState 不等於 aLastState時發生
	if (digitalRead(outputB) != aState) { //條件判斷，當outputB讀取值 不等於 aState時發生
	counter ++; //計數器+1
	} else {
	counter --; //計數器-1
	}
	Serial.print("Position: "); //透過serial印出字串 Position:
	Serial.println(counter); //透過serial印出 counter 值
	}
	aLastState = aState; //將aState 最後的值 設給 aLastState
	}

view raw encoder_hu01.ino hosted with ❤ by GitHub

程式流程圖與動作說明

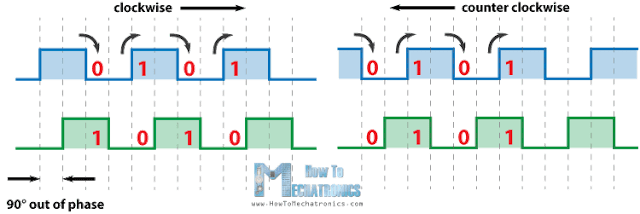

從下圖得知，A相、B相的動作原理(A相為藍色，B相為綠色)。

正轉時 ，A跟B訊號為相反。
反轉時，A跟B訊號一樣。

透過上述規則來判斷正反轉。

圖片來源：howtomechatronics

如何判斷馬達運轉

要如何判斷馬達運轉呢，透過起始狀態( aState)與最後狀態(aLastState)來做判斷，請見程式流程圖或程式碼說明。

程式流程圖與程式碼

程式流程圖

轉動編碼器

最後可以試著轉動編碼器，再觀察序列輸出視窗。

最後的問題補充

1.訊號丟失的問題：當轉速過快，快到晶片的讀取速度或程式掃描的速度追不上，就會發生。
解決方案：使用中斷計數，請見下一篇
