LUXGEN U6 | 改裝後行李箱燈

一.前言

因為覺得U6後車箱的燈，實在不夠用，如果燈旁邊有放東西，就照不到，因此看到有人更改後車廂行李燈，我也摸索一番後，自己動手改裝，分享改裝過程給需要的朋友。

本次改裝的汽車規格資訊：2015 U6 ECO

二.安裝

2-1 購買改裝材料

筆者是購買RCI的燈條，規格：5050 30公分 18P LED，共買3條。

2-2 串接LED燈條

打開包裝後，LED燈條的廬山真面目。

每一包燈條都會附贈一個接頭。

LED燈條之間，可以直接連接。

2-3 實車安裝

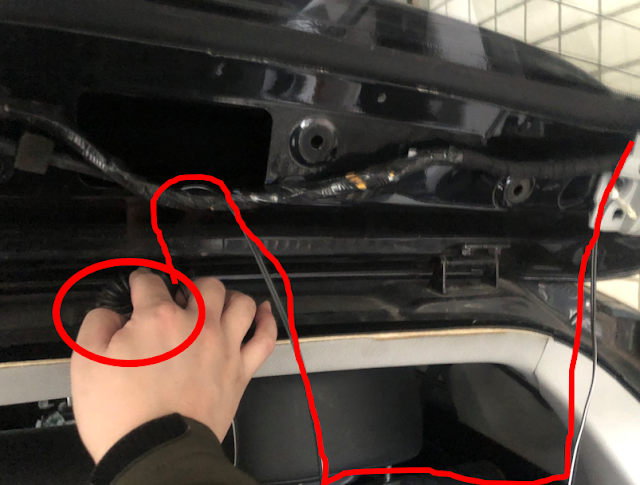

先來一張走線圖

需要拆裝的有2段，如下圖。

第一段拆開，直接走線即可，

這邊說明第二段拆下後，將穿過軟管(如下圖紅圈處)。

如果不好穿過軟管，可以使用一字起子或其他工具當作穿線器。

把線引到電燈出口，接著把線跟電燈的線接再一起，不用擔心接反，如果接反只有把LED的插頭(如下圖)反接即可。

最後接線放大及接線完成

2-4 成果圖
