LUXGEN U6 | 改裝方向燈與倒車燈

一.前言

本次改裝的汽車規格資訊：2015 U6 ECO，只要是尾燈樣式一樣，應該就能改裝。

，這篇文章分享給有需要的朋友。

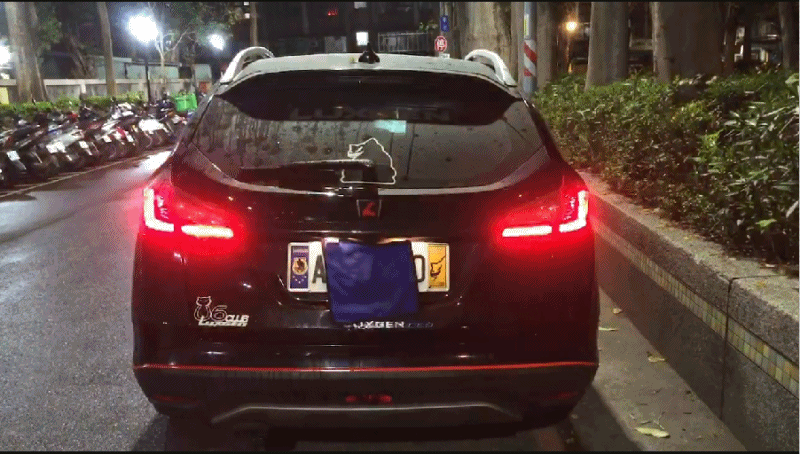

1-1 成果動畫圖

再開始之前，先來一張成果圖，讓大家看一下改裝後的成果。

1-2 改裝前的U6尾燈樣式

放置一張改裝前的圖片，讓大家參考，

本次改裝的地方如圖所示為 1.方向燈／轉向燈  2.倒車燈。

圖片來源：納智捷u6:配置,內飾方面,外觀部分,動力方面,報價,評價,_中文百科全書

二.改裝流程

2-1 上【淘寶】購買所需材料

2-2 【實車安裝】方向燈與倒車燈

2-1 上【淘寶】購買所需材料

購買的淘寶店家為锋行灯饰，

購買商品為汽车LED转向灯带日行灯一体双模式..(連結請點我)，

選擇的規格為(參考如下圖)：

    1: 96燈 黃+白 2個 (規格 T20)  PS:這個可能沒有，可以請老闆修改

    2:96燈  白+黃 2個 (規格 T15)

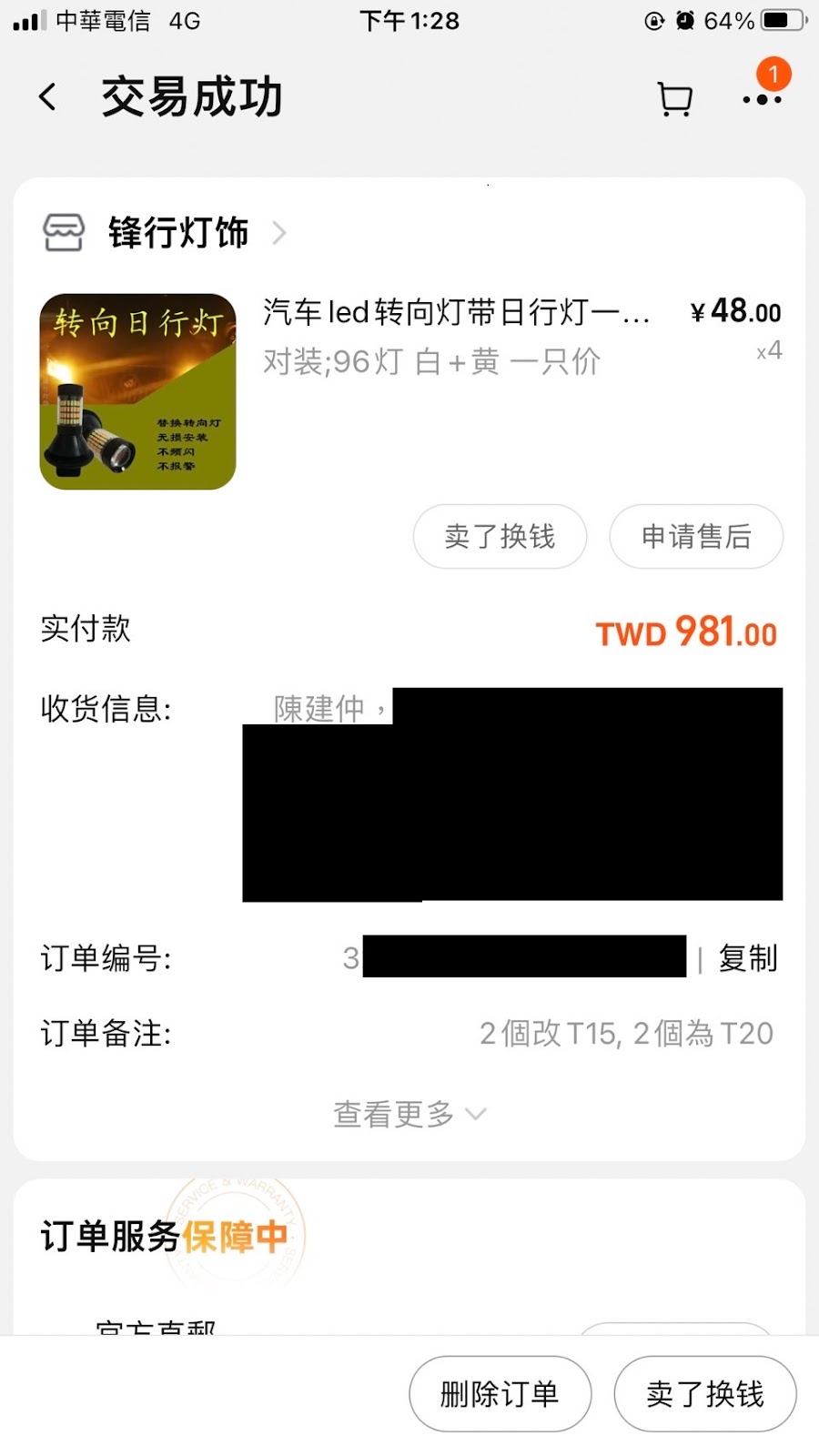

以下是我的購買紀錄，而當初我忘記請老闆客製，所以我是自己更改接線的...

PS:更換接線的教學(用於忘記請老闆幫忙修改時)

(想要跳過，直接到實車安裝_請點)

注意：以下教學為忘記請老闆幫忙改接線，自己要更改的情況哦!!

第一步：打開白+黃燈具T20的蓋子。

第二步：交換紅線與白線的接點

第三步：測試燈泡(如果沒有設備可以測試，跳過也可以)

以下為--原始電路

以下為--更改後線路

測試沒有問題，就可以進行實車安裝

2-2 【實車安裝】方向燈與倒車燈

Step 1:熟悉走線圖及準備線材

可以先去買花線(2芯)長度要請大家自己抓了，因為我沒筆記~抱歉。

我們操作的方向是由 1 穿線到 2~ 。

記住，每一條線是2芯線哦~不要買錯

Step 2:從方向燈(轉向燈)穿線開始

先拆後尾燈，之後把塞子打開。

將買來的線穿入，其中要注意轉折處，尤其是藍色路線，不容易穿過。

轉折處穿入的小技巧，紅色邊比較容易，藍色邊比較痛苦

最後穿線完成是這樣...

Step 3:方向燈(轉向燈)／倒車燈--接線

先看熟悉接線的路徑，橘燈是方向燈(轉向燈)燈；白燈是倒車燈

倒車燈接線

筆者購買的是花線(1條線是紅，1條線是白)，想要購買其他線也沒問題，忘記接現在拿個三用電表量測即可。

方向燈(轉向燈)接線

須要先將後煞車燈的防水塞子開洞，讓新的線穿過該洞。

拆開方向燈接頭

接下來有兩個做法，第1個：直接把新買的燈泡接上；第2個：插頭剪掉直接接線，這邊我選擇第2個。

找出對應的線，剪斷進行連接

將接再一起的線，進行安全保護(例如：繞上電火步，或是壓壓接端子等)

確定線都接好了，就可以把燈塞進去，因為大小跟原本的孔不一致，所以我是用電火布固定的

最後解碼器，可以用壓克力膠黏，才黏得住，可以黏在後保險桿上，記得先擦乾淨

免責聲明：操作電線有一定風險，請小心操作，避免接錯電線，造成損害。
